USB-C Power Delivery – der neue Standard für die Stromversorgung

Nur ältere PC-Benutzer kennen sie noch: die parallele und die serielle Schnittstelle am PC. Am parallelen Port LPT wurde immer ein komplettes Byte ausgegeben, gerade richtig für den »schnellen« Drucker. Am seriellen Port tröpfelten die Bits nacheinander heraus, hier wurde die langsame Maus und später das Modem angeschlossen.
Von Anbeginn waren diese Schnittstellen die Tore des Computers zur Außenwelt, aber genormt und standardisiert war nur die Hardware. Besonders in der Industrie wurden über die serielle Schnittstelle unzählige Geräte betrieben, hier mußte quasi für jedes ein eigener Treiber mitgeliefert werden. Dazu kam die begrenzte Datengeschwindigkeit und die Größe der Steckverbinder. Insgesamt eine unbefriedigende Situation, die sich noch bis Windows 95 hinzog. Es war

Zeit für eine neue Schnittstelle

Die kam dann 1996 in Form des Universal Serial Bus oder kurz USB. Das Ziel war, die unübersichtliche serielle und die technisch an ihren Grenzen angelangte parallele Schnittstelle zu ersetzen. Der Anwender sollte nur noch den USB-Stecker in die Buchse stecken, alles andere erledigte im Hintergrund das USB-Protokoll. Es gab zwei Stecker, Typ A für den Host (PC) und Tyb B für das externe Gerät. Das Protokoll war sehr komplex, es übernahm quasi alles, was der Anwender früher in eigener Regie zu tun hatte. Fast noch mehr als die Datenübertragung war aber die Energieversorgung über das Kabel das Revolutionäre an USB. Denn ab sofort war die Zielelektronik nicht mehr auf externe Steckernetzteile o.ä. angewiesen, der »Saft« kam direkt über das USB-Kabel. Dabei war das Ur-USB 1.0 noch sehr genügsam, unmittelbar nach dem Anstecken wurden vom PC nur 100mA zur Verfügung gestellt. Wenn der Verbraucher mehr Strom brauchte, mußte dieser Wunsch an den PC gemeldet werden, der stellte dann bis zu 500mA bereit. Im Laufe der Zeit erhöhte sich die Datenrate von 12Mbps (1,5Mbyte/s) auf 480Mbps (USB 2.0), dann auf 5Gbps (USB 3.0). Inzwischen sind 10Gbps (USB 3.1) und 20Gbps (USB 3.2) erreicht. Auf der Stromversorgungsseite blieb es aber lange bei den 5V/0,5A, ziemlich wenig für moderne Geräte. Der Hersteller Qualcomm führte deshalb 2013 für Handys, die mit seinem Chipsatz SnapDragon ausgerüstet waren, den Standard Quick Charge ein, bei dem die Spannung auf 12V und der Strom auf 2A erhöht werden konnte. Diese proprietäre Technik mußte allerdings von anderen Herstellern lizensiert werden, außerdem waren 24W zum Laden leistungshungriger Geräte wie Laptops und Tablets schon wieder zu wenig.

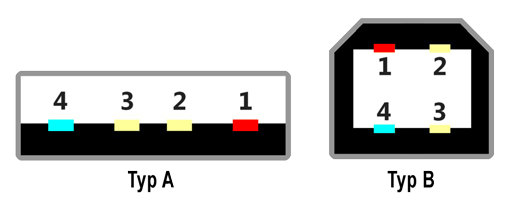

Auch die beiden Standard-USB-Stecker A und B waren mittlerweile von einem Wildwuchs aus Mini, Micro und verschiedenen Varianten für das schnellere USB3 umgeben, samt einer nicht mehr zu überschauenden Vielzahl an Adapterkabeln. Damit war die Vereinheitlichung der Hardware, die USB einst hatte bringen sollen, allmählich verloren gegangen. Nach 20 Jahren war es wieder Zeit, den USB-Standard gründlich zu überarbeiten. Und das mit dem Ziel, nur noch einen einzigen Stecker für alle Anwendungen einzusetzen. Ein weiterer wichtiger Punkt war die Abkehr vom alten gepolten Stecker, der nur in einer Position eingesteckt werden konnte. Der neue USB-Verbinder sollte symmetrisch sein und in jeder Lage passen.

Der USB-C-Stecker

sollte die »eierlegende Wollmilchsau« sein, die all diesen Anforderungen genügt. Er besteht aus zwei Reihen aus jeweils zwölf Kontakten, die symmetrisch belegt sind. Damit kann er in jeder Position eingesteckt werden. Ganz außen die vier Masse-Pins (blau), dazu vier Pins für die positive Spannung (rot). Ganz in der Mitte die schon vom Ur-USB bekannten massebezogenen Datenleitungen D+ und D-, die von vier massefreien Datenleitungen für die Highspeed-Übertragung ergänzt werden (grün). Über die beiden Signale CC1 (gelb) verläuft die Kommunikation zwischen Source und Sink. Die »klassische« Datenübertragung ist aber nur noch ein Teil von USB-C, letztendlich sollen auch HDMI und der DisplayPort ersetzt werden.
Mindestens genauso wichtig ist die Stromversorgung. Hier ist es die neue Technologie namens Power Delivery (PD), die den USB-C-Standard so bemerkenswert macht. Sie ist nicht auf die proprietäre Technologie von Qualcomm angewiesen und übertrifft mit 100W die Leistungsfähigkeit von Quick Charge bei weitem.
Damit PD funktioniert, müssen sowohl das Netzteil (Source) als auch der Verbraucher (Sink) dafür ausgelegt sein. Ähnlich wie schon beim Ur-USB startet nach dem Anstecken des Verbrauchers an das Netzteil ein sog. »PD-Negotiation-Protokoll«, in dem ausgehandelt wird, welche Strom/Spannungs-Kombination zur Verfügung gestellt wird.
Damit der Anwender dieses aufwändige Protokoll nicht selber in einen Mikrocontroller implementieren muß, hat die Firma STMicroelectronics dankenswerterweise den Sink-Controller STUSB4500 entwickelt, der diese Aufgabe übernimmt. Er läßt sich als »Front-End« in jeder Elektronik verwenden, die Strom aus einem USB-C-Netzteil mit Power Delivery »saugen« will. Die Standard-Spannungen sind 5V, 9V, 12V, 15V und 20V, der Strom wird von der Leistungsfähigkeit des Netzteils bestimmt (max. 5A).

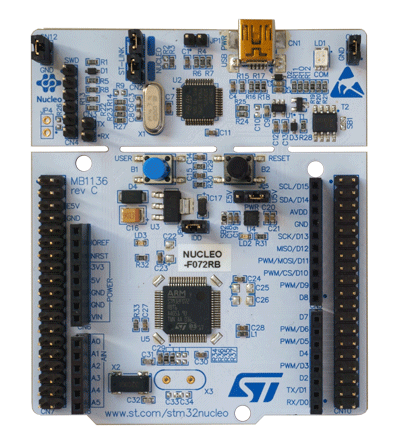

Zur Programmierung des STUSB4500 ist ein kleiner Nucleo-Einplatinencomputer von STM erforderlich, der per USB an den PC angeschlossen und über eine vieradrige Leitung mit der Zielelektronik verbunden wird. Mit einem von STM bereitgestellten PC-Programm kann dann der Chip programmiert werden. Der STUSB4500 stellt drei Profile PDO1-PDO3 zur Verfügung, wobei PDO3 die höchste Priorität besitzt. PDO1 steht für Standard-USB und kann nicht verändert werden. Hat man z.B. einen Verbraucher, der mit 15V/2A oder 12V/2,5A funktioniert, können diese beiden Kombinationen als PDO3 und PDO2 eingegeben werden. Das USB-Netzteil versucht dann, zuerst die Kombination von Level 3 zu bedienen. Kann es das nicht, wird Level 2 versucht und wenn es das auch nicht kann, fällt es zurück auf Standard-USB mit 5V. Wird nur eine Spannung benötigt, weil der Verbraucher nur mit dieser funktioniert, ist das auch möglich. Standard-USB kann aber nicht »abgewählt« werden, das bleibt immer bestehen.
Damit alles funktioniert, muß man sich ein Netzteil aussuchen, das den gewünschten Anforderungen entspricht. Welche Strom/Spannungs-Kombinationen ein Netzteil liefern kann, ist meist auf dem Gerät vermerkt.

Nach der Theorie die Praxis

Für die »tägliche Arbeit« werden die unterschiedlichsten Akkus gebraucht. Ganz vorn stehen die üblichen NiMH-Akkus der Größen AA und AAA, die Kamera-Akkus und die 12V-Akkupacks für den PQS-Verschluß. Für jeden Akku wird nicht nur das eigentliche Ladegerät gebraucht, sondern auch die dazugehörende Stromversorgung. Die 12V-Akkupacks brauchen z.B. ein 20V/30W-Netzteil, das 8fach-Ladegerät für die NiMH-Mignons benötigt ein 12V/2A-Steckernetzteil und das Ladegerät für die zwei Sony-Akkus wird von einem Standard-USB-Netzteil für 2A angetrieben. Diese Netzteile sind groß und sperrig, was läge also näher, als sie durch ein USB-C-Netzgerät mit Power Delivery zu ersetzen.
Netzgeräte für PD gibt es viele, schlechter sieht es für die Sink-Seite aus. Hier liefert STM ein winziges Demo-Board und ein größeres Eval-Board für den STUSB4500. Eine andere Platine gibt es von der amerikanischen Firma Sparkfun, die für alle PD-Spannungen und Ströme konfiguriert werden kann.

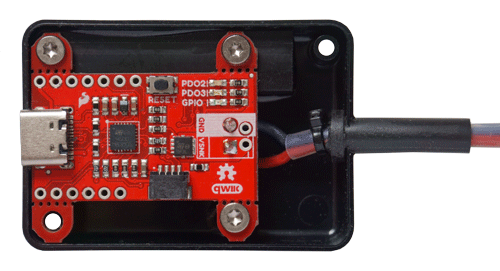

Im Bild ist es eingebaut in ein kleines Plastikgehäuse zu sehen. Programmiert für 12V/1,5A wird es für das 8-fach Ladegerät benutzt. Genauso gut könnte es auch für die 12V-Akkupacks verwendet werden, wenn es für 20V/1,5A programmiert wird.
Für diesen Fall sollte aber die Lade- und die PD-Einheit auf einer Platine kombiniert werden. Beim Erstellen des Layouts fiel erstmals die Winzigkeit der USB-C-Buchse auf. Über diese filigranen Kontakte 100W zu leiten, ist schon eine sportliche Herausforderung. Nun ja, Hummeln können ja bekanntlich auch nicht fliegen.
Als USB-C-Netzteil dient die 75W-Ausführung von Satechi, die an USB-C #1  20V/1,5A für die Akkupacks und an #2 12V/1,5A für das 8-fach Ladegerät liefert. An einer dieser Buchsen kann auch die Canon EOS M6II aufgeladen werden, man spart sich also ein extra PD-Ladegerät für die Kamera. Außerdem besitzt es noch zwei QuickCharge-Buchsen Typ A, an denen 5V für »normale« USB-Verbraucher anliegen. Hier wird das Dual-Ladegerät für die Sony-Akkus angeschlossen. An der freien zweiten Buchse wäre noch Platz für ein Handy o.ä.
